Due modelli, stessa piattaforma
La catena si configura a 2 assi (X, Y) o a 3 assi (X, Y, Z), a seconda che serva monitorare l'inclinazione su un piano o anche le rotazioni fuori piano. Il resto del sistema, elettronica e software, resta invariato.
Prodotti · Structural Health Monitoring
Sentinel Slim

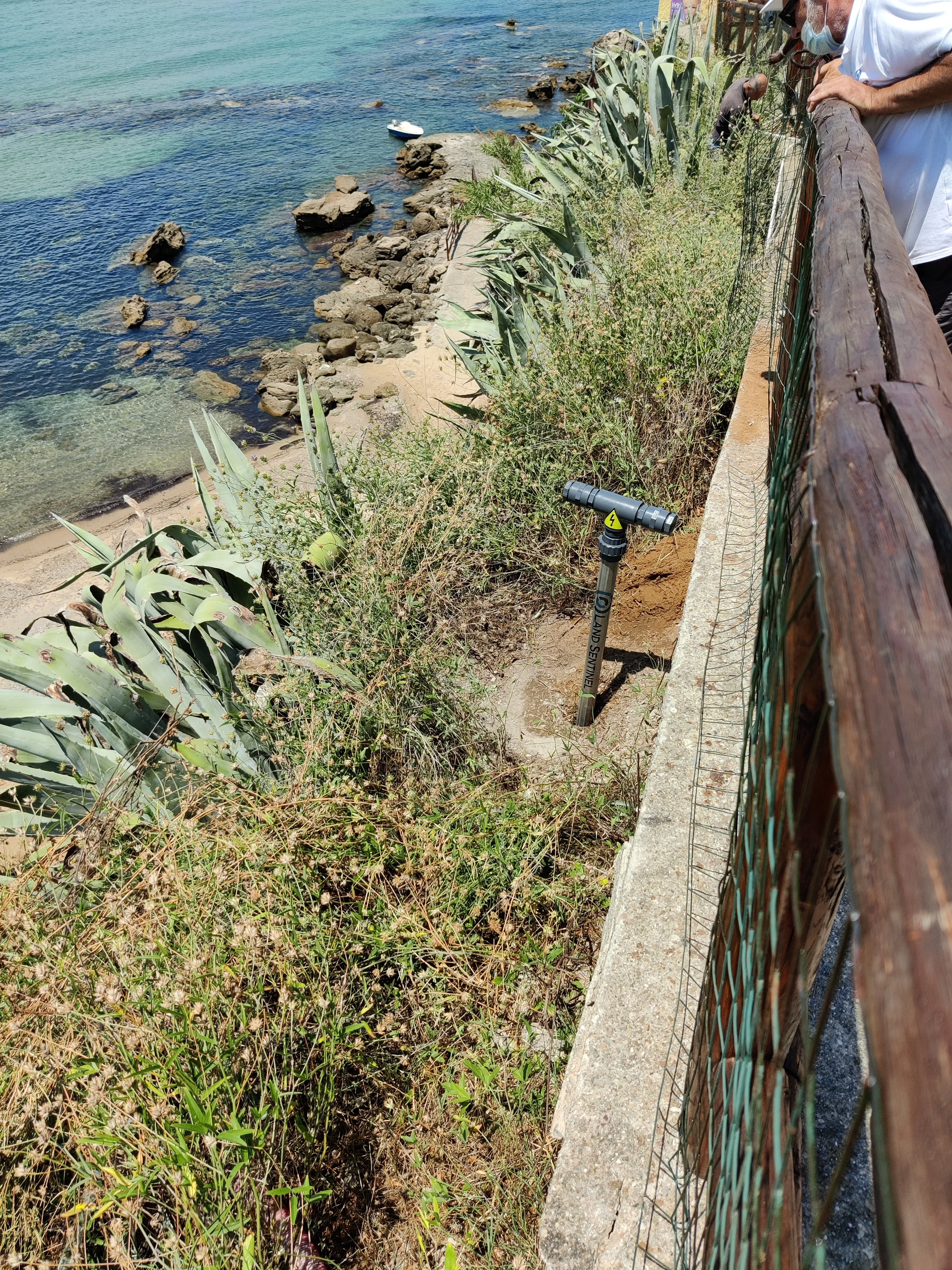

Una catena modulare di accelerometri con piezometro integrato all'estremità inferiore e, in opzione, un target satellitare in testa: inclinazione, temperatura e livello di falda su un'unica catena strumentata, fino a 50 m. Pensato per il monitoraggio in tempo reale di situazioni ad alto rischio idrogeologico, frane, argini e versanti instabili, per l'attivazione tempestiva di allerte destinate a protezione civile e squadre di intervento.
- Inclinazione
- Temperatura
- Livello di falda
50 m
Lunghezza massima della catena strumentata
Dato fornito da Camicia
1
Piezometro all'estremità inferiore
Misura del livello di falda in fondo alla catena
0,02 °
Precisione angolare del sistema
16
Canali di ingresso
Il sistema
Sentinel Slim è una catena modulare di accelerometri, distribuita lungo un tubo strutturale fino a 50 m di lunghezza, con piezometro integrato in fondo allo strumento per il monitoraggio del livello di falda. Ogni modulo misura inclinazione e temperatura in continuo, trasmettendo i dati al cloud con alert automatici in caso di superamento soglia. Non richiede manutenzione programmata.
Una catena, molti punti di misura
Fino a 8 moduli accelerometrici biassiali, o 5 triassiali, collegati sulla stessa catena, ciascuno con sensore di temperatura integrato. Il piezometro in fondo alla catena aggiunge la misura del livello piezometrico, e la testa dello strumento può integrare un target satellitare per il monitoraggio GNSS.
Trasmissione dei dati
I dati vengono trasmessi via NB-IoT al cloud, con configurazione e aggiornamento firmware via Bluetooth (BLE). Il sistema si integra con broker MQTT o server TCP di terze parti.
01 / Struttura del tubo
-
Fino a 4 m
Ø 20 mm
-
Oltre 4 m
Ø 26 mm (primi 6 m) + Ø 20 mm
-
Moduli
2 m cadauno
02 / Grandezze monitorate
- Inclinazione 2 o 3 assi secondo il modello · precisione 0,02°
- Temperatura Fino a 3 sensori termometrici lungo la catena
- Livello di falda Piezometro all'estremità inferiore dello strumento
03 / Trasmissione dei dati
- Sensori → unità elettronica Moduli accelerometrici, sensori termometrici e piezometro collegati all'unità di acquisizione in testa alla catena, con cavi protetti preassemblati interni al tubo.
- Unità → piattaforma cloud Trasmissione via NB-IoT (protocollo MQTT / TCP). In opzione, target satellitare in testa per i siti senza copertura cellulare.
- Configurazione Da app mobile via Bluetooth oppure da remoto. La piattaforma consente l'impostazione delle soglie di allerta e allarme.
L'installazione avviene tramite una trivellazione leggera, realizzata con un macchinario compatto e facilmente trasportabile: non serve una trivella pesante da cantiere.
04 / Specifiche tecniche
Autonomia L'alimentazione si sceglie tra batteria ad alta capacità, batteria con pannello solare o alimentazione esterna. L'autonomia si dimensiona sulla configurazione e sulla frequenza di invio dati; non è un valore fisso.
Struttura meccanica
- Tipologia tubo
- Multistrato PEX/Al/PE
- Diametro
- Ø 20 mm fino a 4 m; Ø 26 mm (primi 6 m) + Ø 20 mm oltre 4 m
- Lunghezza massima
- Fino a 50 m
- Lunghezza moduli standard
- 2 m
- Grado di protezione
- IP67 (IEC 60529)
Sensori di misura
- Moduli accelerometrici
- GY-61 / ADXL335, MEMS capacitivo, ±3 g
- Precisione angolare
- 0,02°
- Sensori termometrici
- Fino a 3 lungo la catena
- Piezometro
- All'estremità inferiore: DATO MANCANTE (range, risoluzione, profondità)
Unità elettronica di trasmissione
- Connettività
- NB-IoT (modulo BC660K-GL) + Bluetooth 5.1 (BLE)
- Protocollo uplink
- MQTT / MQTTs / TCP / UDP
- Target satellitare
- Opzionale, in testa: DATO MANCANTE (specifiche)
- Consumo in stand-by
- 10 µA @ 3,3 V
Condizioni operative
- Temperatura operativa
- −30 °C / +70 °C
- Umidità relativa
- da 0 a 100 % (condensante)
Conformità
- Marcatura
- CE
- Direttiva RED
- 2014/53/UE
- RoHS
- Conforme
- Paese di origine
- Italia
05 / Applicazioni tipiche
- Argini e rilevati arginali
- Versanti e terreni instabili
- Muri di contenimento e opere idrauliche
- Aree a rischio frana (allerta alle squadre di intervento)
