Easy Concrete Strength

Sistema di misura wireless per le prove di rilascio tensionale: valuta in tempo reale lo stato di sollecitazione del calcestruzzo precompresso, senza cablaggi e senza preparazione chimica del supporto.

Richiedi demo o preventivo

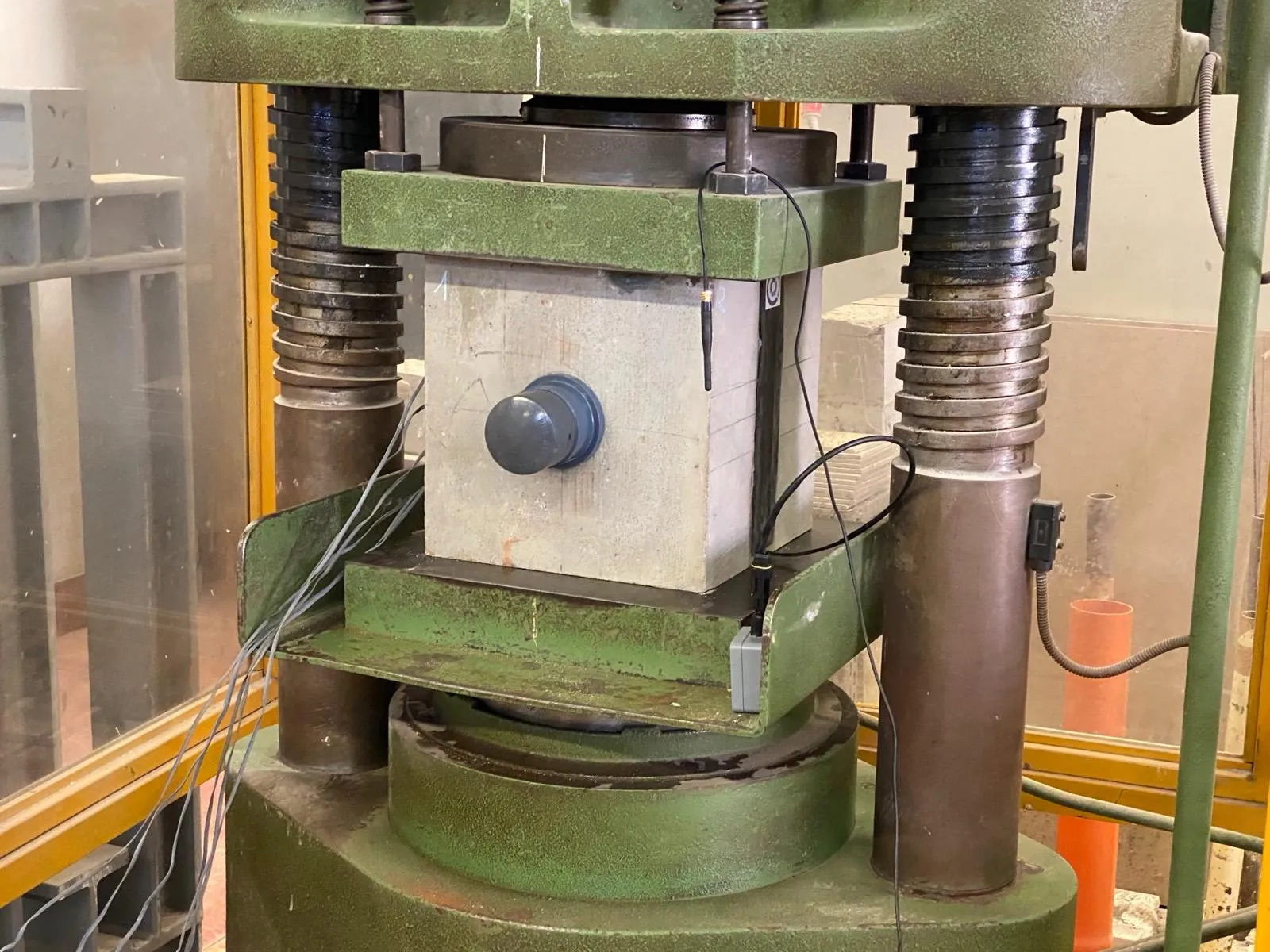

Prova di rilascio tensionale su un provino di calcestruzzo precompresso con il sistema Easy Concrete Strength.

< 10 min

Applicazione dell'adesivo

Senza primer né trattamenti chimici del supporto

3

Elementi del sistema

Sensore monouso, acquisitore wireless, adesivo strutturale

868 MHz

Trasmissione wireless

Banda ISM Europa

16 Mbit

Memoria interna

Modalità datalogger

Il sistema

Easy Concrete Strength è un sistema completo: elemento sensibile, unità di acquisizione wireless e piattaforma di visualizzazione lavorano insieme, senza integrazioni da progettare. Non richiede manutenzione programmata, e il suo costo è contenuto: circa cinque volte inferiore rispetto alle soluzioni alternative disponibili sul mercato.

Un sensore, tre grandezze

Un'unica installazione abbina il sensore di deformazione a un'unità elettronica che integra accelerometro, sensore di temperatura e modulo di trasmissione. Con una sola posa si strumenta il punto di misura per deformazione, temperatura e inclinazione, acquisite tutte al contempo.

Due versioni, stessa piattaforma

La matrice del sensore, termoindurente o termoplastica, si sceglie in base al materiale della struttura e determina il campo di deformazione misurabile. Il resto del sistema, dall'elettronica al software, resta invariato.

Trasmissione dei dati

Il sistema è disponibile in versione LoRaWAN, NB-IoT o Wireless, a seconda delle esigenze del sito, con possibilità di interfacciamento in BLE. La comunicazione è bidirezionale.

01 / I tre elementi del sistema

  • Sensore monouso

    Rosetta triassiale PFLR-30-11

    In contenitore PVC ad alta resistenza; a perdere

  • Acquisitore wireless

    868 MHz — scheda ECS-INS13

    In calotta protettiva; batteria al litio-tionile

  • Adesivo strutturale

    ECB 4/25 bicomponente

    Etil-cianoacrilato, rapporto 4:1, siringa 5 ml

02 / Trasmissione dei dati

  1. Sensore monouso → acquisitore Il sensore monouso viene accoppiato alla calotta ricetrasmittente; frequenza di campionamento 1 Hz.
  2. Acquisitore → PC Trasmissione radio a 868 MHz verso un dongle USB ricetrasmittente RF collegato al PC.
  3. Software RF Monitor Visualizzazione in tempo reale, memorizzazione (memoria interna 16 Mbit in modalità datalogger) ed esportazione dati in CSV/PDF.

03 / Specifiche tecniche

Sensore monouso (rosetta estensimetrica)

Modello
PFLR-30-11
Produttore
Tokyo Measuring Instruments Lab. (TML), Giappone
Tipo
Rosetta triassiale, griglie a 45° rispetto all'asse di simmetria
Gauge Factor
2,09 ±1%
Coeff. temperatura del GF
+0,15 ±0,05 %/10 °C
Substrato griglia
Poliestere (serie PF)
Coeff. espansione termica
11,8 × 10⁻⁶ /°C (su SS400)
Temperatura operativa
−10 °C … +60 °C
Grado di protezione
IP67
Peso
0,11 kg

Acquisitore / trasmettitore wireless

Scheda
ECS-INS13
Canali
3
Frequenza di campionamento
1 Hz
Frequenza radio
868 MHz (banda ISM Europa)
Protocollo
Proprietario
Alimentazione
Batteria primaria al litio-cloruro di tionile 3,6 V
Memoria interna
16 Mbit (modalità datalogger)
Interfaccia PC
Dongle USB ricetrasmittente RF
Software
RF Monitor (Newsteo s.a.s.)
Grado di protezione / calotta
IP67 — PVC / resina protettiva
Peso
0,141 kg

Adesivo strutturale ECB 4/25

Formulazione
Etil-cianoacrilato bicomponente
Rapporto di miscelazione
4 : 1 (in volume)
Colore
Parte A trasparente / Parte B grigio
Open time nel mixer
4 – 8 min
Fixture time
15 – 25 min
Adesione iniziale su calcestruzzo
30 – 60 s (22 °C, 50% UR)
Gap fill massimo
5 mm
Confezione
Siringa monouso 5 ml con miscelatore statico incluso
Shelf life
12 – 18 mesi (sigillato)
Temperatura di stoccaggio
11 – 23 °C
Preparazione del supporto
Nessun primer, nessun trattamento chimico

Catena di misura e conformità

Norma di installazione
UNI 10478-3:1998
Marcatura
CE
Direttiva RED
2014/53/UE
Direttiva LVD
2014/35/UE
Direttiva EMC
2014/30/UE
RoHS 2
2011/65/UE + 2015/863/UE
Paese di origine
Italia

Codici prodotto

Sistema
ECS-1.0
Sensore monouso a perdere
ECS-1.0 EXT
Acquisitore / trasmettitore wireless
ECS-1.0 ATW
Dongle USB + software
ECS-1.0 USB
Adesivo strutturale
ECB 4/25

04 / Applicazioni tipiche

  • Prove di rilascio tensionale su calcestruzzo precompresso
  • Strutture post-compresse
  • Verifica della precompressione residua
  • Diagnostica strutturale su calcestruzzo armato
