Prodotti · Structural Health Monitoring
Un sensore multiparametrico su un solo nodo wireless: tre grandezze acquisite in continuo, dal sensore al software di visualizzazione.
10 %
Campo di misura (versione termoplastica)
Un valore fuori scala per un estensimetro
< 10 min
Tempo di installazione, applicazione superficiale
Su calcestruzzo, metallo, compositi, legno, pietra, termoplastici
0,25 mm
Spessore dello Smart Skin Sensor
Senza rivestimento, ultrasottile e flessibile
3
Formati standard del sensore
Più dimensioni personalizzabili su richiesta
Il sistema

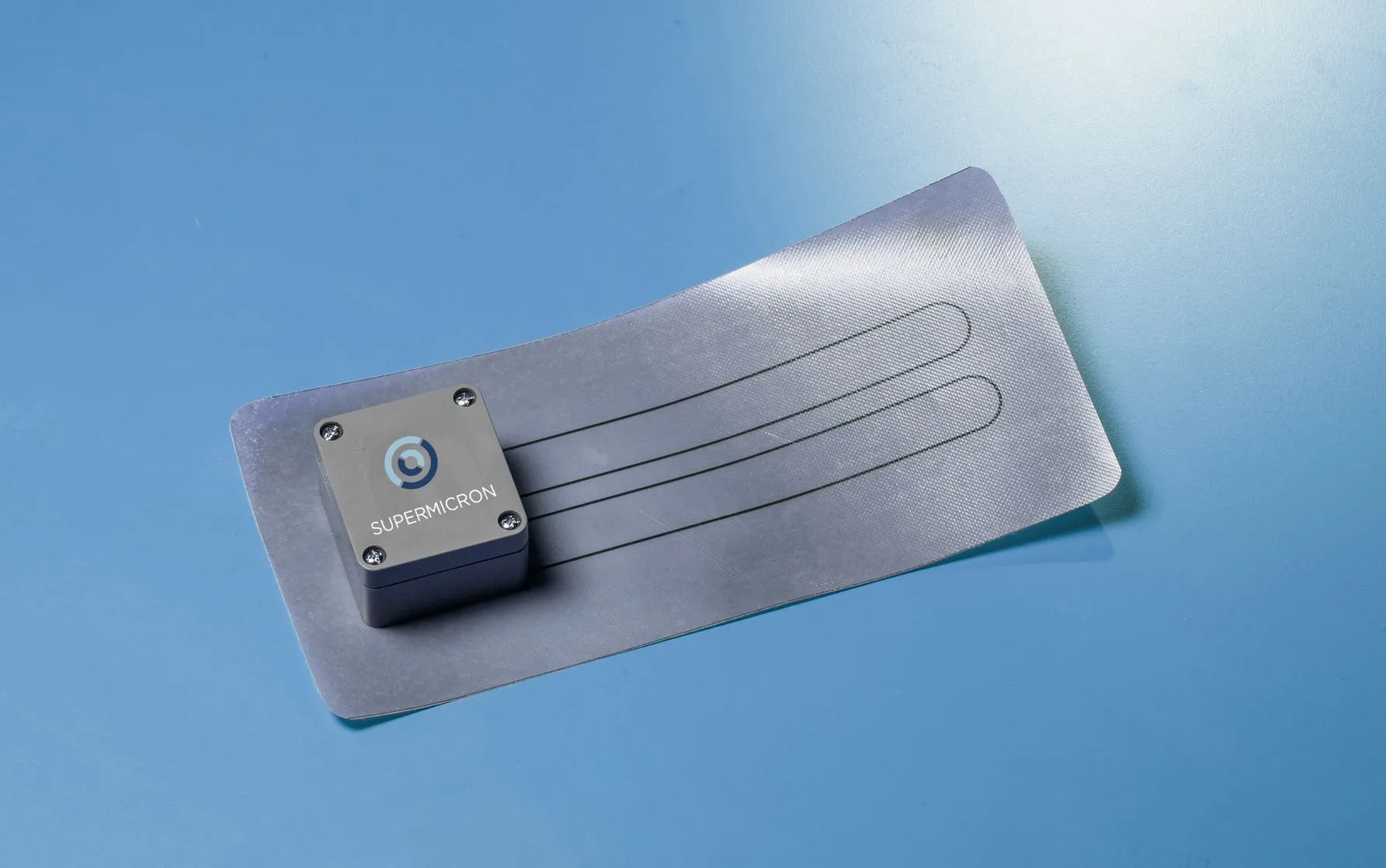

SuperMicron è un sistema completo: elemento sensibile, unità di acquisizione wireless e piattaforma di visualizzazione lavorano insieme, senza integrazioni da progettare. Non richiede manutenzione programmata, e il suo costo è contenuto: circa cinque volte inferiore rispetto alle soluzioni alternative disponibili sul mercato.
Un'unica installazione abbina il sensore di deformazione a un'unità elettronica che integra accelerometro, sensore di temperatura e modulo di trasmissione. Con una sola posa si strumenta il punto di misura per deformazione, temperatura e inclinazione, acquisite tutte al contempo.
La matrice del sensore, termoindurente o termoplastica, si sceglie in base al materiale della struttura e determina il campo di deformazione misurabile. Il resto del sistema, dall'elettronica al software, resta invariato.
Il sistema è disponibile in versione LoRaWAN, NB-IoT o Wireless, a seconda delle esigenze del sito, con possibilità di interfacciamento in BLE. La comunicazione è bidirezionale.
01 / Le due versioni del sensore
Stesso sistema, stessa piattaforma: cambia la matrice dello Smart Skin Sensor, e con essa il campo di deformazione misurabile.
Versione termoindurente
3% Campo di misura
La versione per le strutture rigide. Lo Smart Skin Sensor in matrice termoindurente si applica in superficie con un adesivo strutturale dedicato al substrato, oppure si integra tra gli strati di un laminato composito in fase di produzione.
Versione termoplastica
10% Campo di misura
La versione per i materiali che lavorano con deformazioni ampie. La matrice termoplastica porta l'allungamento misurabile fino al 10%: un intervallo inaccessibile agli estensimetri tradizionali e alla stessa versione termoindurente, che apre il monitoraggio di legno e legno lamellare.
02 / Formati del sensore
Senza il rivestimento vulcanizzato lo Smart Skin Sensor è spesso 0,25 mm: si applica in superficie o si integra tra gli strati di un laminato.
Standard
320 × 60 × 0,25 mm
Long
500 × 60 × 0,25 mm
Extra-long
750 × 70 × 0,25 mm
03 / Grandezze monitorate
Un solo nodo, tre parametri acquisiti in continuo.
04 / Installazione e materiali
Applicazione strutturale in meno di 10 minuti, sulla maggior parte dei materiali da costruzione.
05 / Specifiche tecniche
Autonomia L'autonomia non è un valore fisso: dipende dal pacco batteria e dai parametri di utilizzo (intervallo di lettura, segnale di presenza, temperatura di esercizio). Si dimensiona caso per caso in fase di configurazione, in base alla vita utile richiesta dall'impianto, scegliendo la capacità della batteria di conseguenza.
06 / Applicazioni tipiche
Brevetti Tecnologia proprietaria e pluribrevettata, il dettaglio dei titoli è disponibile su richiesta
Raccontaci la struttura da monitorare: ti proponiamo la configurazione più adatta.
Richiedi demo o preventivo
